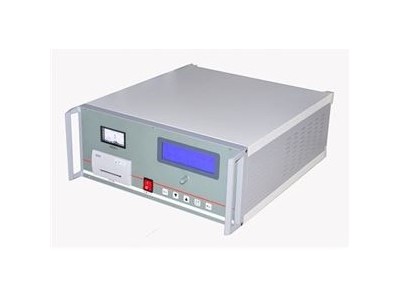

FZZ-40S双通道直流电阻测试仪

一、概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

FZZ-40S，输出电压40V，电流40A，是专为三芯五柱大型变压器温升测量而设计，充电和测量速度快，能满足变压器温升试验对时间的要求，双通道测量，实时采样，打印输出，使温升试验不再成为难题。

FZZ-40S双通道直流电阻测试仪

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

FZZ-40S双通道直流电阻测试仪

三、性能特点

1、仪器输出电流大，电压高。

2、双通道测量，同时测量两个电阻值。

3、具有完善的保护电路，可靠性强。

4、卧式结构，便于变压器厂现场操作。

5、具有音响放电报警，放电指示清淅，减少误操作。

四、技术指标

1、输出电流： 5A、10A、20A、40A

2、量程：100μΩ～1Ω   （40A）

     200μΩ～2Ω   （20A）

    400μΩ～4Ω   （10A）

   800μΩ～8Ω   （5A）

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50HZ±1H

8、外形尺寸：440*240*390

9、净重：15KG
