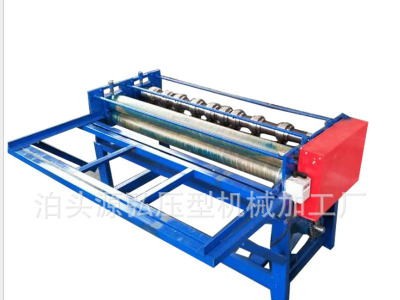

卷料纵剪分条机@湾溪乡卷料纵剪分条机@卷料纵剪分条机无划痕

结构

底座由型钢和钢板焊接而成，定性处理；

固定牌坊,厚180mm-1件；活动牌坊厚100mm-1件；钢板焊接而成,时效处理、镗床精密加工；

活动牌坊手动移动；滑座材料：QT600；刀轴升降轮蜗杆副同步升降，手轮手动微调，升降往返精度不大于0.03mm；

刀轴:直径φ120mm(h7),刀轴有效长度：650mm, 键宽16mm;材料40Cr锻打,调质HB240∽260，粗加工，中频处理、研磨、镀硬铬，再研磨;刀轴跳动不大于0.02mm,轴肩跳动不大于0.01mm。

卷料纵剪分条机@湾溪乡卷料纵剪分条机@卷料纵剪分条机无划痕

刀轴转动由万向联轴节（2条）、同步齿轮箱、动力由AC15KW变频调速传动。同步齿轮箱：钢板焊接，经定性处理，镗床精密加工轴承孔，齿轮采用40Cr锻打，调质HB247∽278，淬火HRC38∽45。

刀轴锁紧：螺母锁住刀具，左右旋螺母各1个；

刀片直径：ф240mm
