一、概述

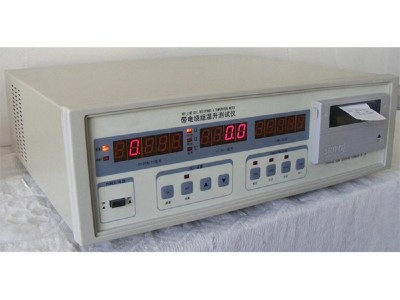

绕组温升是衡量小功率电机、电子变压器性能的一个重要指标。RDC2021A医用电气设备绕组温升测试仪是各种家用电器（如空调机、电冰箱、冷柜、电风扇、油烟机等）用电机、压缩机等绕组的带电温升测量仪。
RDC2021A带电绕组温升测试仪适用于50Hz/60Hz条件下的电源变压器、交/直流转换器（ADAPT）、AC/AC、AC/DC、充电器等电子变压器的绕组温升测量，具有完善的功能。
1、采用14位LED数码显示，3窗口大小显示电阻值、温升、温升试验时间。采用四端法测量电阻，从而提高了小电阻的测量精度。
2、带有二绕组测量功能。
3、绕组测量过程中操作者可随时查询冷态电阻值，冷态电阻值可断电保存。
4、带有温度传感器，可跟踪测量环境温度。
5、配有RS232串行接口。
选件：计算机温升测量系统软件，可在计算机上显示数据和温升曲线，并打印温升曲线。
6、自带微型打印机。
如表（1）
|
冷、热态电阻 测量范围 |
（0.100～10000）Ω |
||
|
冷、热态电阻 测量精度 |
(0.100～20.00)Ω |
(20.00～1000)Ω |
(1000～10000)Ω |
|
0.2%±5个字 |
0.2%±3个字 |
0.2%±2个字 |
|
|
温度传感器 测量范围及精度 |
范围：（-55～125）℃ 精度：±0.5℃ |
||
|
电 源 |
AC 220±22V，50Hz±2Hz |
||
|
使 用 环 境 |
环境温度：（0～40）℃ 相对湿度：≤90% |
||
|
外形尺寸 |
398 mm W×394mm D×91mm H |
||
|
重量 |
约8kg |
||
三、设备配件：
1. 带电绕组温升测试仪 1台
2. 产品说明书 1份
3. 装箱单 1份
4. 合格证 1份
5. 保修卡 1份
6. 测试报告 1份
7. 带线温度传感器 1根
8. 保险丝 BGXD-1-20-1A 2只
BGXD-1-20-30A 2只
9. 专用测试连线 2对
10. 电源线 1根
11. 微型打印机说明书 1本
12. 打印纸 1卷
电容箱50V-10000uF 1只
