气动清淤排污泵 QYF17-20气动清淤排污泵

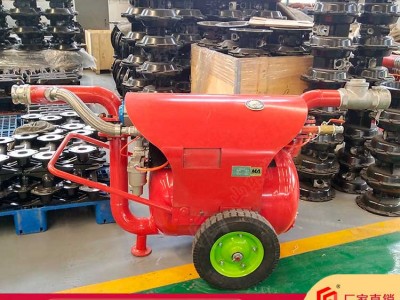

QYF17-20气动清淤排污泵

QYF17-20气动清淤排污泵主要组成

QYF17-20气动清淤排污泵部分包括主体部分、控制系统及真空抽吸组件等。kuangan002

1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换；

3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于相应值后，喷管射出超生速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的zui小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

QYF17-20气动清淤排污泵参数

型号QYF17-20

流量m³/h 17

扬程m 20

耗气量m³/min 7.5

工作气压MPa 0.55

吸料周期6s

排放周期6s

安装外形尺寸（长×宽×高）mm1830×782×890
